Magnetische Räder für Wandkletterroboter

Magnetische Räder für Wandkletterroboter – Bild 9

Magnetische Räder für Wandkletterroboter

$77.95

Die aus Neodym-Dauermagneten hergestellten Magneträder haben eine Lebensdauer von über 50 Jahren. Ob beim Klettern an Wänden, bei der Inspektion von Schiffen oder bei der Außenreinigung - sie bieten hervorragenden Halt auf eisenhaltigen Oberflächen und verleihen Ihrem Roboter eine unübertroffene Manövrierfähigkeit.

Abnehmbare Reifen: Tauschen Sie die Gummireifen endlos aus.
Test-Berichte: Enthält Zug- und Materialtests.
Kostenlose Anpassung von Welle und Keilnut
Keine MOQ-Grenzen
50 Jahre keine Entmagnetisierung
Kundenspezifische Gummireifen
Bereitstellung eines Zugtestberichts.

Artikelnummer: ccm24 Kategorie: Magnetische Übertragung Marke: CCmagnetics

Beschreibung
Rezensionen (0)

Magnetische Räder Hersteller,Roboter Crawler Rad,Magnetische Antriebsrad,Magnetische Räder Gewichtsverlust für Crawler,Gummi Magnetische Rad, Magnetische Holding Räder,Magnetische Räder für Roboter,Magnetische Räder Auto

Original factory, accept visitors

Free design, technical support

Quality assurance, one year warranty

Entfesseln Sie die Kletterkraft Ihrer Roboter mit den innovativen Magneträdern von CCmagnetics!

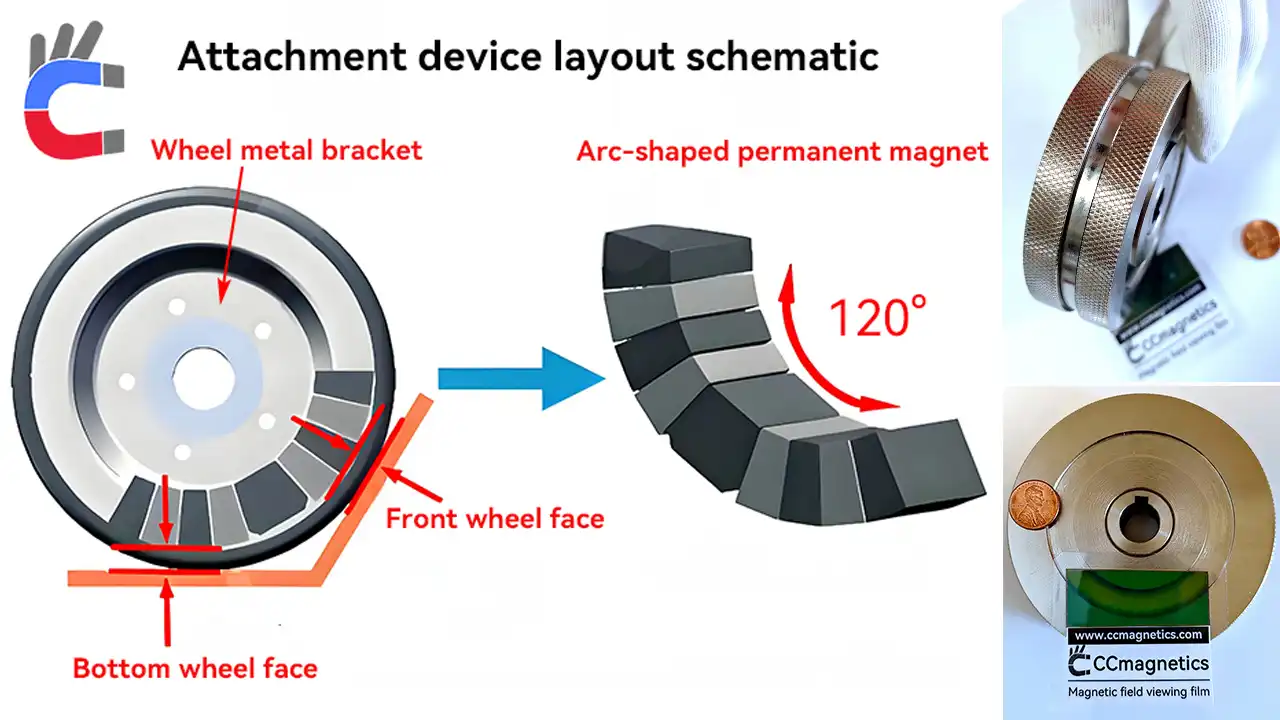

Magnetic wheel principle

Die magnetischen Räder für Roboter, die hauptsächlich aus leistungsstarken Neodym-Magneten bestehen, bieten eine hervorragende Haftung auf eisenhaltigen Oberflächen. Dadurch können Roboter mühelos vertikale Wände überqueren, was sie ideal für Anwendungen wie:

Wandkletterroboter
Schiffsinspektionen
Wartung von Windkraftanlagen
Reinigung von Gebäudeaußenflächen

Parameter:

Tipps

Tabellentitel Erläuterung: PN steht für die Teilenummer.

Die Bedeutung von D, W, S, B und H entnehmen Sie bitte der Zeichnung. Der Wert für S ist ein Richtwert, und die endgültigen Werte für B, H und S richten sich nach Ihren spezifischen Anforderungen.

Eigengewicht ist das Gewicht eines einzelnen Rades.
Load Cap ist die maximale Tragfähigkeit eines einzelnen Rades.

Spezifikationen in metrisch (mm & kgs)
Angaben in englischen Maßen (inches & Ibs)

PN	D (mm)	W (mm)	S (mm)	B & H (mm)	Self-Wt (kgs)	Load Cap (kgs)
MW40-25	40	25	8	Upon Request	0.2	8
MW50-25	50	25	8~12	Upon Request	0.3	12
MW50-30	50	30	8~12	Upon Request	0.4	17.6
MW50-40	50	40	8~12	Upon Request	0.5	21.8
MW50-50	50	50	8~12	Upon Request	0.6	30.7
MW60-25	60	25	8~12	Upon Request	0.4	15
MW60-30	60	30	8~12	Upon Request	0.52	22
MW60-40	60	40	8~12	Upon Request	0.68	28
MW60-50	60	50	8~12	Upon Request	0.8	35
MW65-25	65	25	12~16	Upon Request	0.5	20
MW65-30	65	30	12~16	Upon Request	0.67	30
MW65-40	65	40	12~16	Upon Request	0.84	40
MW65-50	65	50	12~16	Upon Request	1	50
MW80-25	80	25	10~16	Upon Request	0.8	40
MW80-30	80	30	10~16	Upon Request	1.03	48
MW80-40	80	40	10~16	Upon Request	1.23	56
MW80-50	80	50	10~16	Upon Request	1.5	65
MW90-25	90	25	12~16	Upon Request	1	50
MW90-30	90	30	12~16	Upon Request	1.35	60
MW90-40	90	40	12~16	Upon Request	1.7	70
MW90-50	90	50	12~16	Upon Request	2.05	80
MW100-25	100	25	12~16	Upon Request	1	50
MW100-30	100	30	12~16	Upon Request	1.68	67
MW100-40	100	40	12~16	Upon Request	2.3	84
MW100-50	100	50	12~16	Upon Request	3	100
MW110-30	110	30	16~20	Upon Request	1.8	55
MW110-40	110	40	16~20	Upon Request	2.4	77
MW110-50	110	50	16~20	Upon Request	3	98
MW110-60	110	60	16~20	Upon Request	3.6	120
MW120-30	120	30	20~26	Upon Request	2.35	60
MW120-40	120	40	20~26	Upon Request	2.95	83
MW120-50	120	50	20~26	Upon Request	3.55	106
MW120-60	120	60	20~26	Upon Request	4.05	130
MW125-30	125	30	20~26	Upon Request	2.55	65
MW125-40	125	40	20~26	Upon Request	3.15	90
MW125-50	125	50	20~26	Upon Request	3.75	115
MW125-60	125	60	20~26	Upon Request	4.35	140
MW130-30	130	30	20~28	Upon Request	3.25	70
MW130-40	130	40	20~28	Upon Request	4.1	96
MW130-50	130	50	20~28	Upon Request	5.1	122
MW130-60	130	60	20~28	Upon Request	5.9	150
MW150-30	150	30	26~30	Upon Request	5	80
MW150-40	150	40	26~30	Upon Request	7	106
MW150-50	150	50	26~30	Upon Request	9.5	132
MW150-60	150	60	26~30	Upon Request	11.6	160
MW160-30	160	30	26~32	Upon Request	7.5	90
MW160-40	160	40	26~32	Upon Request	8.5	117
MW160-50	160	50	26~32	Upon Request	11.3	143
MW160-60	160	60	26~32	Upon Request	13.9	170
MW180-30	180	30	28~36	Upon Request	8.6	100
MW180-40	180	40	28~36	Upon Request	11.5	126
MW180-50	180	50	28~36	Upon Request	14.4	153
MW180-60	180	60	28~36	Upon Request	17.2	180
MW200-30	200	30	30~40	Upon Request	11.5	120
MW200-40	200	40	30~40	Upon Request	14.4	167
MW200-50	200	50	30~40	Upon Request	17.2	213
MW200-60	200	60	30~40	Upon Request	23	260

PN	D (in)	W (in)	S (in)	B & H (in)	Self-Wt (lbs)	Load Cap (lbs)
MW40-25	1.57	25	0.31	Upon Request	0.44	17.64
MW50-25	1.97	25	0.31~0.47	Upon Request	0.66	26.46
MW50-30	1.97	30	0.31~0.47	Upon Request	0.88	38.8
MW50-40	1.97	40	0.31~0.47	Upon Request	1.1	48.06
MW50-50	1.97	50	0.31~0.47	Upon Request	1.32	67.68
MW60-25	2.36	25	0.31~0.47	Upon Request	0.88	33.07
MW60-30	2.36	30	0.31~0.47	Upon Request	1.15	48.5
MW60-40	2.36	40	0.31~0.47	Upon Request	1.5	61.73
MW60-50	2.36	50	0.31~0.47	Upon Request	1.76	77.16
MW65-25	2.56	25	0.47~0.63	Upon Request	1.1	44.09
MW65-30	2.56	30	0.47~0.63	Upon Request	1.48	66.14
MW65-40	2.56	40	0.47~0.63	Upon Request	1.85	88.18
MW65-50	2.56	50	0.47~0.63	Upon Request	2.2	110.23
MW80-25	3.15	25	0.39~0.63	Upon Request	1.76	88.18
MW80-30	3.15	30	0.39~0.63	Upon Request	2.27	105.82
MW80-40	3.15	40	0.39~0.63	Upon Request	2.71	123.46
MW80-50	3.15	50	0.39~0.63	Upon Request	3.31	143.3
MW90-25	3.54	25	0.47~0.63	Upon Request	2.2	110.23
MW90-30	3.54	30	0.47~0.63	Upon Request	2.98	132.28
MW90-40	3.54	40	0.47~0.63	Upon Request	3.75	154.32
MW90-50	3.54	50	0.47~0.63	Upon Request	4.52	176.37
MW100-25	3.94	25	0.47~0.63	Upon Request	2.2	110.23
MW100-30	3.94	30	0.47~0.63	Upon Request	3.7	147.71
MW100-40	3.94	40	0.47~0.63	Upon Request	5.07	185.19
MW100-50	3.94	50	0.47~0.63	Upon Request	6.61	220.46
MW110-30	4.33	30	0.63~0.79	Upon Request	3.97	121.25
MW110-40	4.33	40	0.63~0.79	Upon Request	5.29	169.76
MW110-50	4.33	50	0.63~0.79	Upon Request	6.61	216.05
MW110-60	4.33	60	0.63~0.79	Upon Request	7.94	264.55
MW120-30	4.72	30	0.79~1.02	Upon Request	5.18	132.28
MW120-40	4.72	40	0.79~1.02	Upon Request	6.5	182.98
MW120-50	4.72	50	0.79~1.02	Upon Request	7.83	233.69
MW120-60	4.72	60	0.79~1.02	Upon Request	8.93	286.6
MW125-30	4.92	30	0.79~1.02	Upon Request	5.62	143.3
MW125-40	4.92	40	0.79~1.02	Upon Request	6.94	198.42
MW125-50	4.92	50	0.79~1.02	Upon Request	8.27	253.53
MW125-60	4.92	60	0.79~1.02	Upon Request	9.59	308.65
MW130-30	5.12	30	0.79~1.1	Upon Request	7.17	154.32
MW130-40	5.12	40	0.79~1.1	Upon Request	9.04	211.64
MW130-50	5.12	50	0.79~1.1	Upon Request	11.24	268.96
MW130-60	5.12	60	0.79~1.1	Upon Request	13.01	330.69
MW150-30	5.91	30	1.02~1.18	Upon Request	11.02	176.37
MW150-40	5.91	40	1.02~1.18	Upon Request	15.43	233.69
MW150-50	5.91	50	1.02~1.18	Upon Request	20.94	291.01
MW150-60	5.91	60	1.02~1.18	Upon Request	25.57	352.74
MW160-30	6.3	30	1.02~1.26	Upon Request	16.53	198.42
MW160-40	6.3	40	1.02~1.26	Upon Request	18.74	257.94
MW160-50	6.3	50	1.02~1.26	Upon Request	24.91	315.26
MW160-60	6.3	60	1.02~1.26	Upon Request	30.64	374.79
MW180-30	7.09	30	1.1~1.42	Upon Request	18.96	220.46
MW180-40	7.09	40	1.1~1.42	Upon Request	25.35	277.78
MW180-50	7.09	50	1.1~1.42	Upon Request	31.75	337.31
MW180-60	7.09	60	1.1~1.42	Upon Request	37.92	396.83
MW200-30	7.87	30	1.18~1.57	Upon Request	25.35	264.55
MW200-40	7.87	40	1.18~1.57	Upon Request	31.75	368.17
MW200-50	7.87	50	1.18~1.57	Upon Request	37.92	469.58
MW200-60	7.87	60	1.18~1.57	Upon Request	50.71	573.2

Anmerkung:

Die Angaben in der Tabelle zur vertikalen Hängelast sind sehr konservativ. Zum Beispiel sind die geprüften Daten für MW50-25 13,5 kgf, aber wir listen 12 kg. Die geprüften Daten für das MW180-30 betragen 151 kgf, in der Tabelle sind jedoch 100 kg angegeben. Erfahren Sie mehr darüber, wie die Berechnung des magnetischen Roboterrads funktioniert.
S, H und B basieren auf den Kundenanforderungen und werden vom Kunden vollständig angegeben. Der S-Wert ist unser empfohlener Durchmesserbereich; der endgültige Durchmesser wird jedoch vom Kunden festgelegt.
Alle Größen der magnetischen hängenden Räder können mit Gummireifen angepasst werden. Die Gummireifen können jederzeit ausgetauscht werden.
Wenn die Größe des magnetischen Rades, das Sie benötigen, nicht in der Tabelle enthalten ist, können wir es auch auf der Grundlage der von Ihnen bereitgestellten CAD-Zeichnung anpassen.
Wir bieten unseren Kunden kostenlose Zugprüfungsberichte an.

Bieten Sie Kunden mit kostenlosen Zugversuch Berichte.

Magnetic Wheel Reports

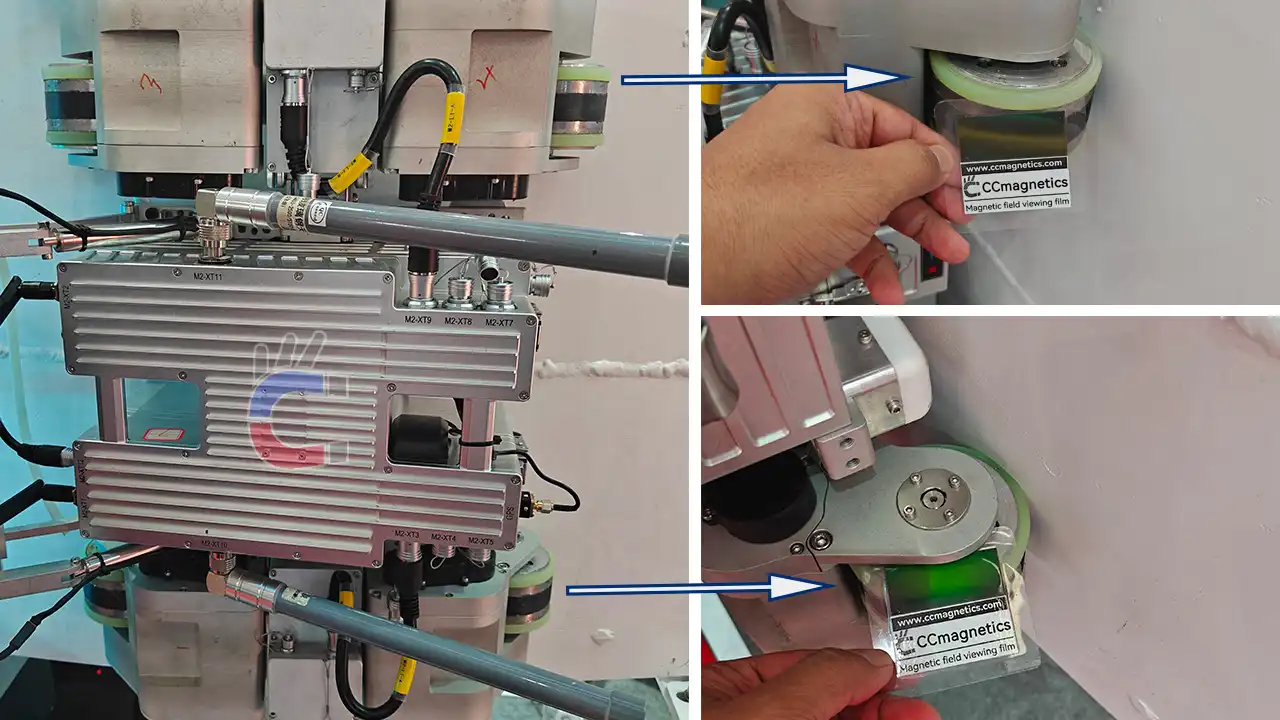

Anwendung:

Magnetic wheel application

Wandkletterroboter Magnetisches Rad
Schiff Sandstrahlen Roboter magnetisches Rad
Magnetisches Kletterroboter-Rad
Magnetisches Kletter-Roboter-Rad
Magnetisches Neodym-Rad
Ölpipeline-Roboter Wandkletterndes Rad
Roboter-Magnetrad für Schiffsentrostung und -lackierung
Permanentmagnetisches Rad

Merkmale:

Starke magnetische Haftung: Neodym-Magnete bieten außergewöhnlichen Halt auf eisenhaltigen Oberflächen.
Vielseitige Größenoptionen: Wählen Sie aus einer Reihe von Durchmessern (40mm - 200mm), um Ihren spezifischen Roboteranforderungen gerecht zu werden.
Hohe Gewichtskapazität: Unterstützt Roboter mit einem Gewicht von bis zu 1040 kg (bei Verwendung von Vierersätzen).
Anpassbare Traktion: Verbessern Sie Grip und Stabilität mit optionalen rutschfesten Gummiringen.
Breiter Betriebstemperaturbereich: Zuverlässige Leistung in verschiedenen Umgebungen (-40°C bis 80°C).

Q&A: Magnetische Räder für Wandkletterroboter

1.Was ist die Tragfähigkeit?

Load Cap bezieht sich auf das maximale Gewicht, das ein einzelnes magnetisches Rad tragen kann, wenn es senkrecht aufgehängt ist.

2. warum brauchen Magneträder spezielle Gummireifen?

Magnetische Räder ohne Gummireifen können aufgrund ihrer starken Magnetkraft Kratzer an Schiffs- oder Metallwandoberflächen verursachen. Außerdem haben sie ohne Gummireifen einen schlechten Grip.

3. wie hoch ist die Lebensdauer von Gummireifen?

Wie Autoreifen altern auch Gummireifen mit der Zeit, und ihre Rutschfestigkeit nimmt ab. Unsere Gummireifen sind austauschbar, und wir bieten eine lebenslange Lieferung ohne Einschränkungen.

4. wie hoch ist die Betriebstemperatur von Magneträdern?

Der Betriebstemperaturbereich liegt zwischen -40°C und 80°C, was sie ideal für Anwendungen wie die Wartung von Windkraftanlagen und die Gebäudereinigung macht!

5. Wie berechnet man die vertikale hängende Tragfähigkeit eines Magnetrads mit 160 mm Durchmesser?

Roboter benötigen in der Regel mindestens 4 Magneträder für die Stabilität.
Ziehen Sie das Gesamtgewicht des magnetischen Rades vom Gesamtgewicht der Aufhängung des magnetischen Rades ab, d.h.: (4*90kg) - (4*8,5kg)=326kg.
326 kg ist also das Gesamtgewicht des Roboters.

Zusätzliche Anpassungsoptionen: Benutzerdefinierte Gummireifen.
