Was sind magnetische Kreuzkupplungen?

Magnetische Kreuzgetriebe, berührungslose Drehmomentübertragung. Magnetische Kreuzgetriebe sind in der Lage, ein Drehmoment zwischen einer Eingangs- und einer Ausgangswelle ohne mechanischen Kontakt zu übertragen. Aufgrund ihrer berührungslosen Drehmomentübertragung sind magnetische Zahnräder effizient und ermöglichen hohe Drehzahlen. Außerdem sind sie sehr zuverlässig und bieten einen inhärenten Überlastungsschutz.

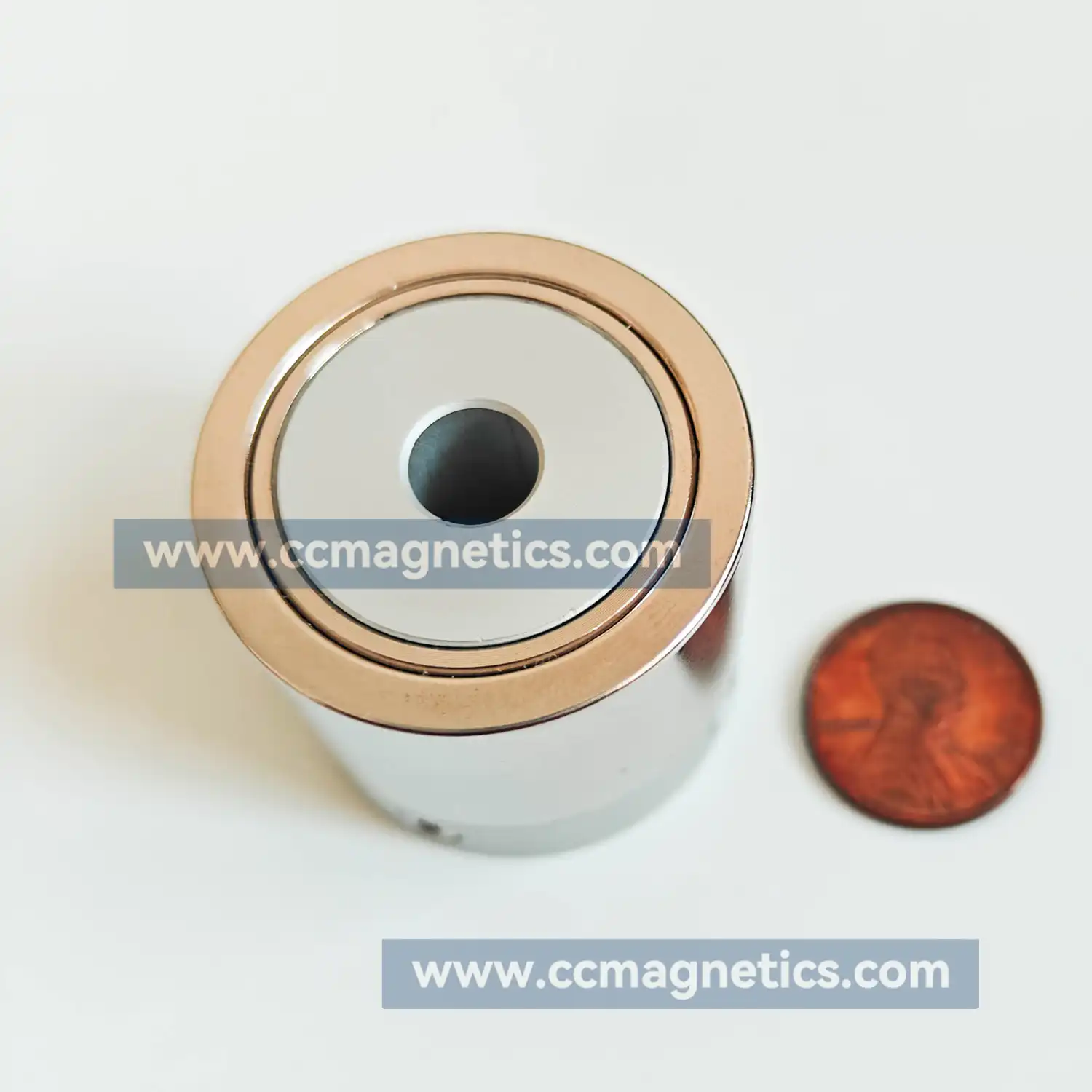

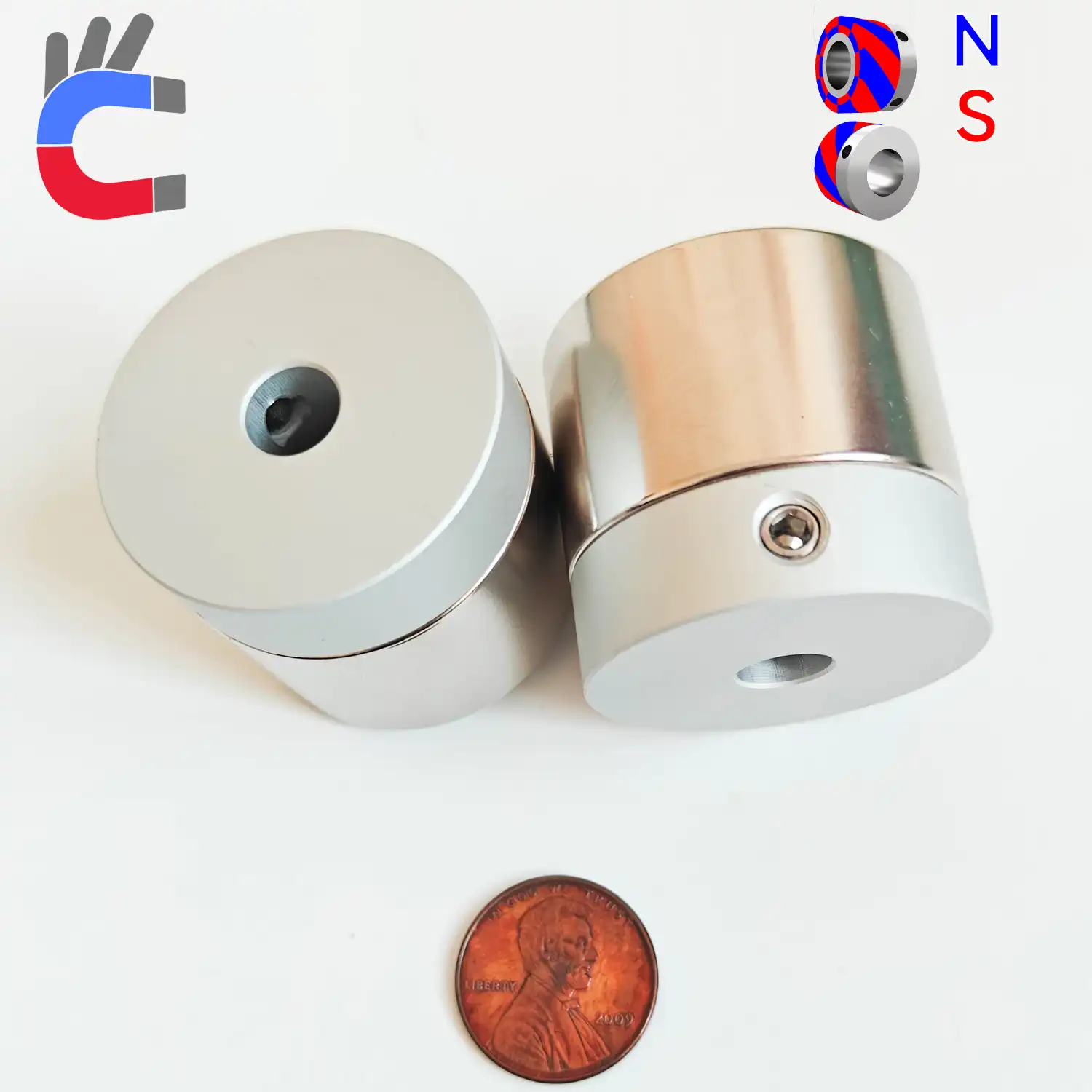

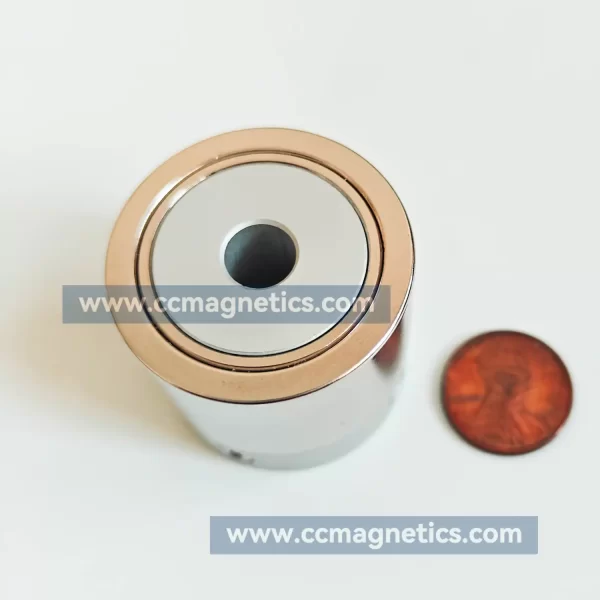

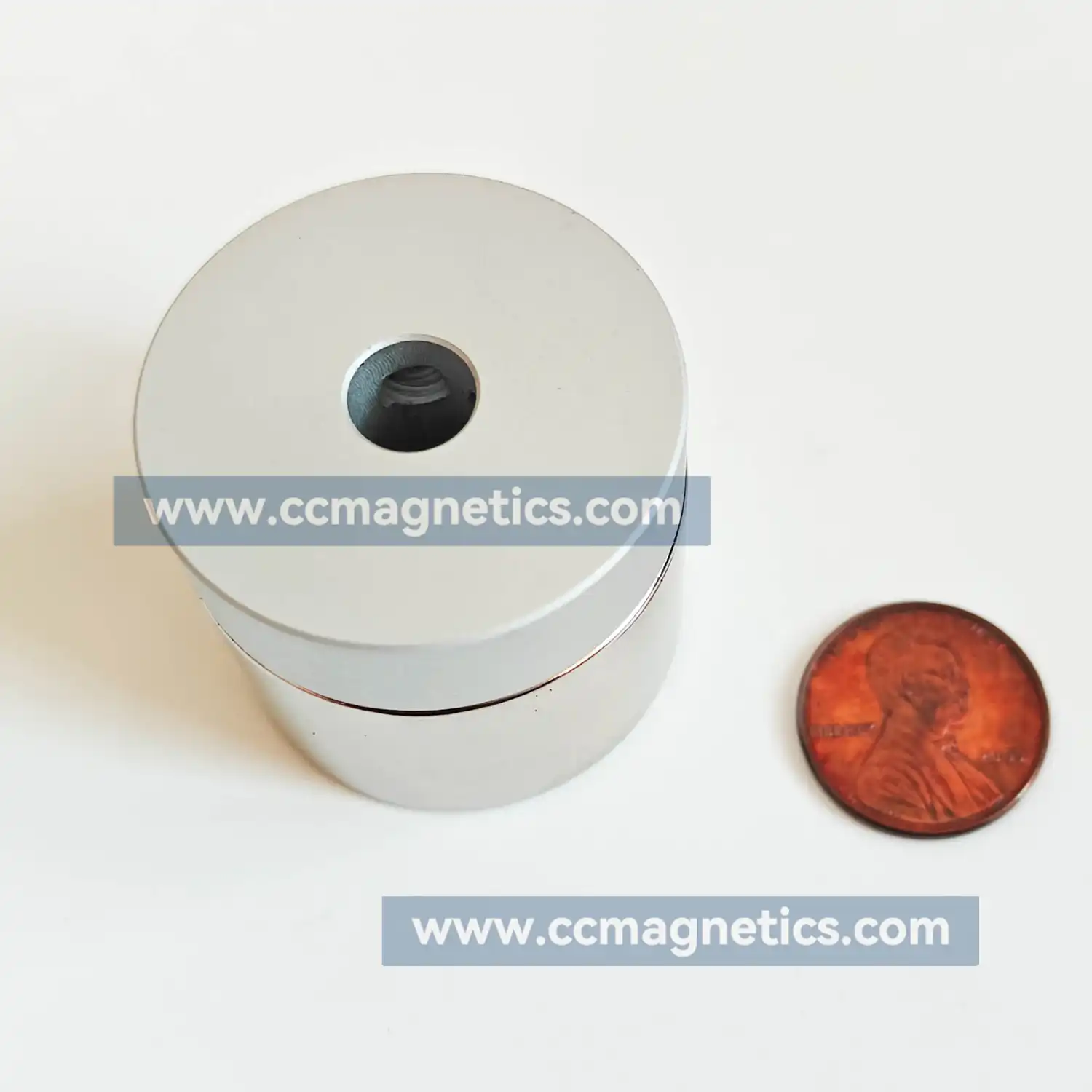

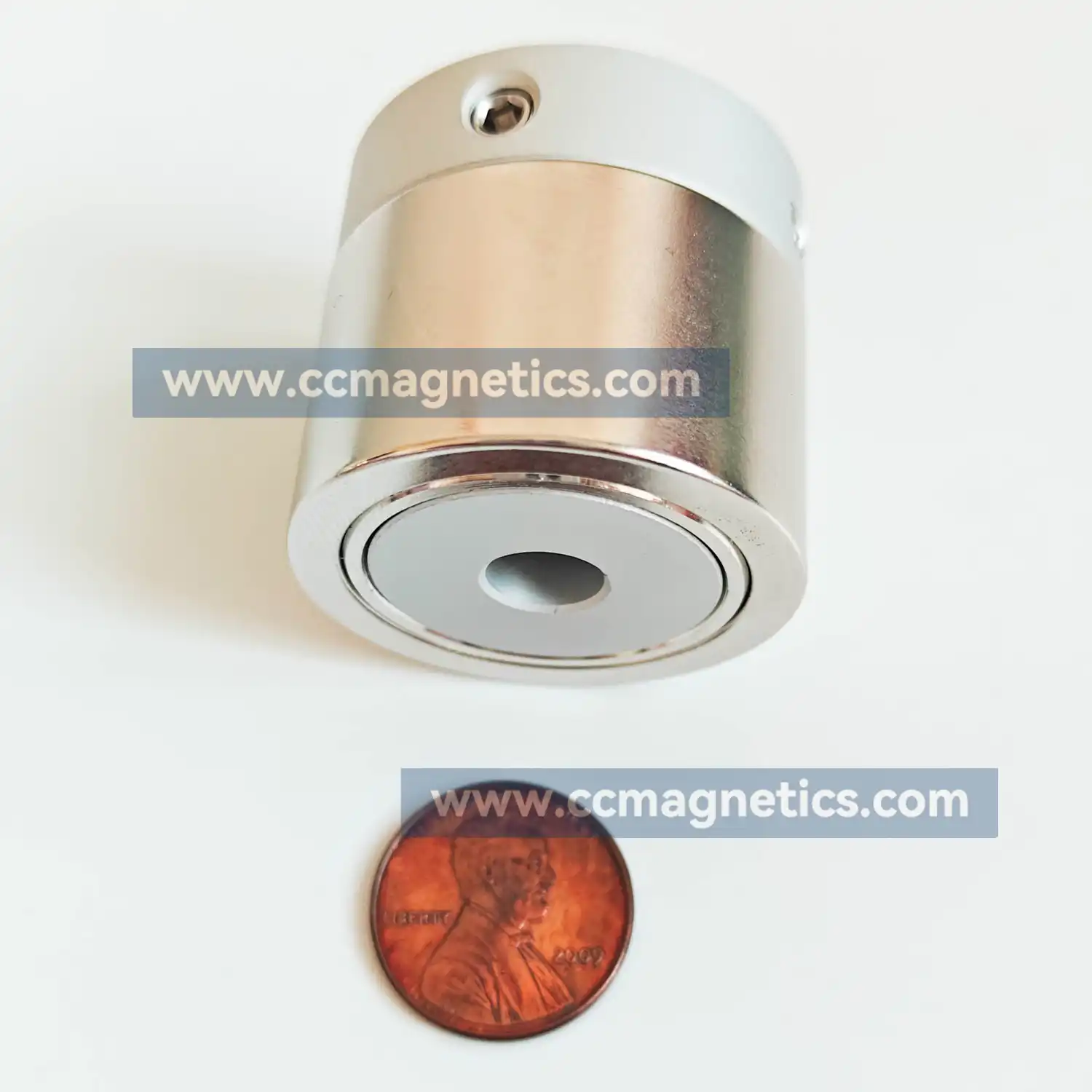

Das magnetische Kreuzgetriebe ist ein Gerät zur berührungslosen Kraftübertragung durch magnetische Anziehungskraft.
Da eine Übertragung durch Trennwände möglich ist, werden sie häufig in Reinräumen, Lebensmittelmaschinen, Transportanlagen, Förderanlagen, Pumpen usw. eingesetzt.

Die magnetischen Kreuzgetriebe eliminieren Mikroschrittvibrationen oder Antriebsgeräusche, die von mechanischen Getrieben verursacht werden. Empfohlen für die Handhabung von Präzisionsgeräten aufgrund des geringeren Einflusses von Vibrationen und des geringeren Verschleißes der Zahnräder.

Wie funktionieren magnetische Kreuzgetriebe?

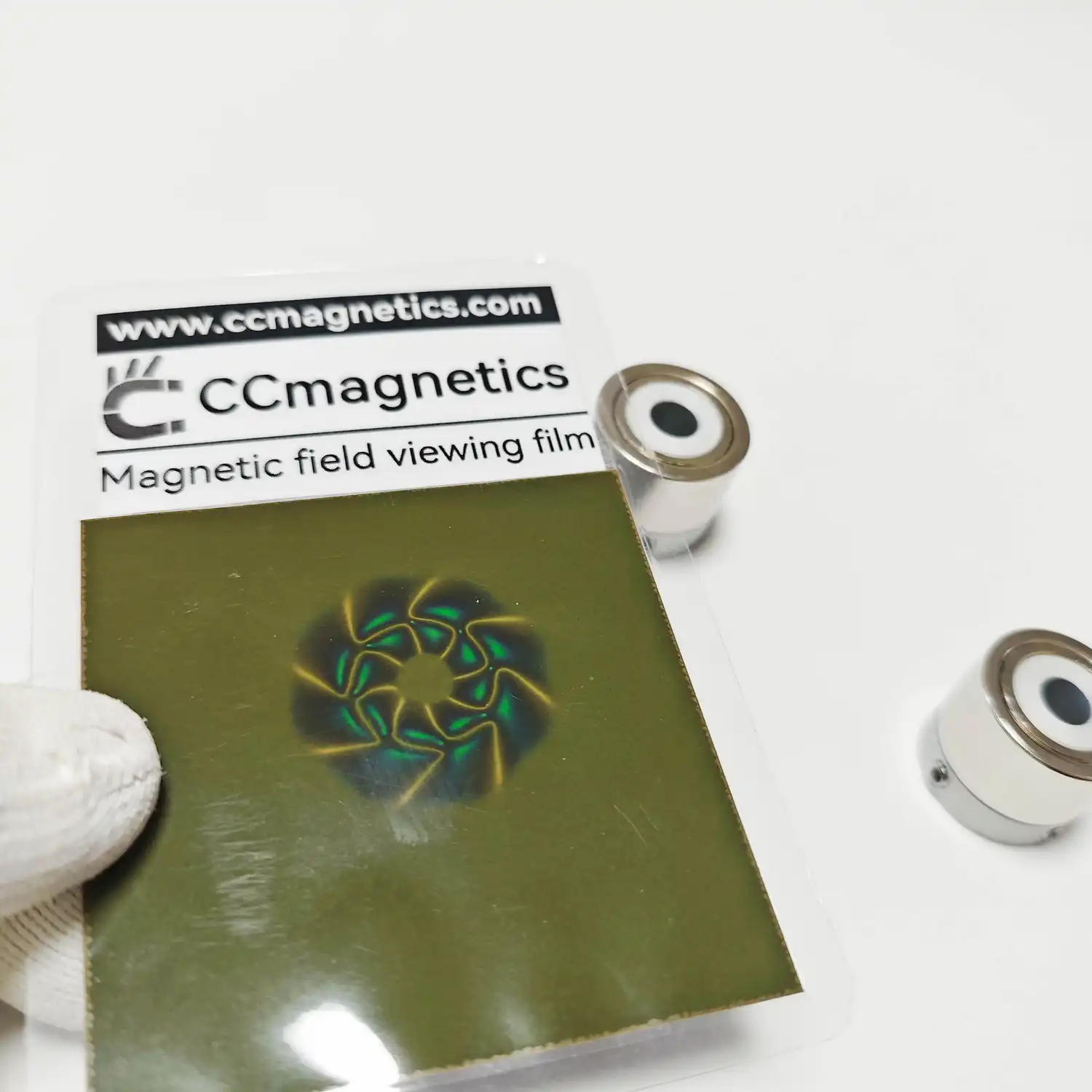

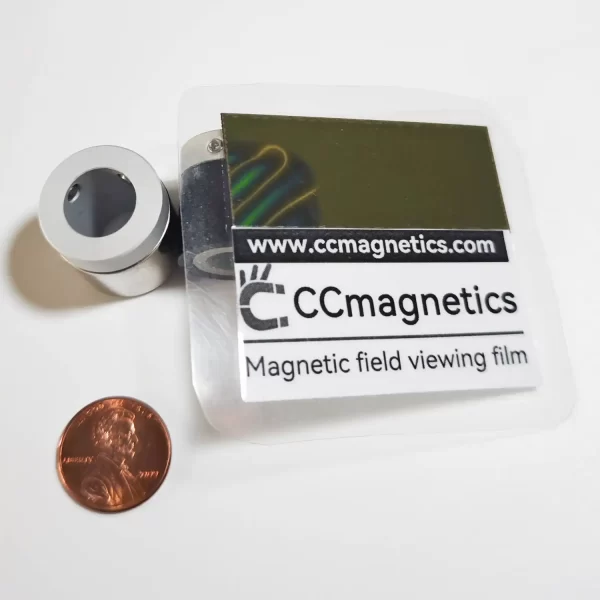

Die Magnetpole von magnetischen Kreuzgetrieben sind geneigt, so dass sie, wenn sie in Kontakt kommen, ein Drehmoment in einem rechten Winkel übertragen. Dieser Vorgang ist in der nachstehenden Abbildung dargestellt.

Die Parameter der magnetischen Kreuzgetriebe

Zeichnung / Spezifikationen

PN	PQ	(I) I.D	SCM	SFM	MC	Tq	(O) O.D	L	W	F	M
CT13	6P	5~6	A/S	A	H	0.012N.m	13	15	10	2.5	M3
CT16	8P	5~8	A/S	A	H	0.025N.m	16	13	8	2.5	M3
CT16	12P	5~8	A/S	A	H	0.015N.m	16	13	8	2.5	M3
CT18	8P	6~8	A/S	A	H	0.05N.m	18	15	10	2.5	M3
CT21	6P	6~12	A/S	C/A	F/H	0.13N.m	21	21	15	3	M4
CT21	8P	6~12	A/S	C/A	F/H	0.11N.m	21	21	15	3	M4
CT21	16P	6~12	A/S	C/A	F/H	0.07N.m	21	21	15	3	M4
CT22	8P	8~12	L/T	A	F/H	0.09N.m	22	22	16	-	M4
CT22	18P	6~12	A/S	C/A	F/H	0.07N.m	22	18	12	3	M4
CT25	10P	6~15	A/S	C/A	F/H	0.15N.m	25	22	15	3.5	M4
CT26	8P	6~15	A/S	C/A	F/H	0.2N.m	26	21	14	3.5	M4
CT26	10P	6~15	A/S	C/A	F/H	0.16N.m	26	21	14	3.5	M4
CT26	12P	6~15	A/S	C/A	F/H	0.14N.m	26	21	14	3.5	M4
CT26	20P	6~15	A/S	C/A	F/H	0.05N.m	26	21	14	3.5	M4
CT27	8P	8~12	L/T	A	F/H	0.14N.m	27	22	15	-	M4
CT27	10P	8~12	L/T	A	F/H	0.11N.m	27	22	15	-	M4
CT28	8P	8~15	A/S	C/A	F/H	0.22N.m	28	25	17	4	M4
CT29	8P	8~15	L/T	C/A	F/H	0.25N.m	29	25	17	4	M4
CT30	8P	10~15	L/T	C/A	F/H	0.31N.m	30	25	18	3.5	M4
CT30	10P	10~15	L/T	C/A	F/H	0.28N.m	30	25	18	3.5	M4
CT31	8P	10~20	L/T	A	F/H	0.25N.m	31	25	18	-	M4
CT31	10P	10~20	L/T	A	F/H	0.23N.m	31	25	18	-	M4
CT32	08P	8~20	A/S	C/A	F/H	0.4N.m	32	30	20	5	M4
CT32	10P	8~20	A/S	C/A	F/H	0.32N.m	32	30	20	5	M4
CT32	12P	8~20	A/S	C/A	F/H	0.28N.m	32	30	20	5	M4
CT32	20P	8~20	A/S	C/A	F/H	0.09N.m	32	30	20	5	M4
CT35	08P	8~20	A/S	C/A	F/H	0.55N.m	35	32	21.5	5.25	M5
CT35	10P	8~20	A/S	C/A	F/H	0.45N.m	35	32	21.5	5.25	M5
CT35	12P	8~20	A/S	C/A	F/H	0.36N.m	35	32	21.5	5.25	M5
CT35	18P	8~20	A/S	C/A	F/H	0.36N.m	35	32	21.5	5.25	M5
CT36	08P	10~20	L/T	A	F/H	0.4N.m	36	32	22	-	M5
CT36	10P	10~20	L/T	A	F/H	0.35N.m	36	32	22	-	M5
CT36	12P	10~20	L/T	A	F/H	0.3N.m	36	32	22	-	M5
CT39	08P	15~20	A/S	C/A	F/H	0.8N.m	39	35.8	26.6	4.6	M5
CT39	12P	15~20	A/S	C/A	F/H	0.58N.m	39	35.8	26.6	4.6	M5
CT39	16P	15~20	A/S	C/A	F/H	0.4N.m	39	35.8	26.6	4.6	M5
CT40	12P	10-20	L/T	A	F/H	0.58N.m	40	36.5	26	-	M5
CT40	16P	15~25	A/S	C/A	F/H	0.42N.m	40	34	24	5	M5
CT42	12P	15~25	A/S	C/A	F/H	0.74N.m	42	30	21	4.5	M5
CT42	18P	15~25	A/S	C/A	F/H	0.42N.m	42	30	21	4.5	M5
CT45	10P	15~30	A/S	C/A	F/H	1.2N.m	45	35	25	4.5	M4
CT45	12P	15~30	A/S	C/A	F/H	0.95N.m	45	35	25	4.5	M4
CT46	10P	15-25	L/T	A	F/H	0.83N.m	46	27	26	-	M5
CT52	10P	20~35	A/S	C/A	F/H	1.45N.m	52	37	25	5	M5
CT53	10P	20~30	L/T	A	F/H	0.95N.m	53	37	26	-	M5
CT65	18P	20~40	A/S	C/A	F/H	1.95N.m	65	50	35	7.5	M6

Nr.	Artikel	Beschreibung	Anmerkungen
1	PN	Teilenummer	Die Zahl hinter PN gibt den Außendurchmesser der Magnetkupplung in Millimetern an.
2	PQ	Anzahl der Pole	Anzahl der Magnete auf einer Magnetkupplung.
3	I	Innendurchmesser	Längeneinheit in Millimetern.
4	SCM	Material der Oberflächenabdeckung	A=A6061 (Aluminiumlegierung), S=SUS304 (rostfreier Stahl), L=SUS316L (rostfreier Stahl), T=TC4 (Titan-Legierung).
5	SFM	Methode der Wellenbefestigung	Typ A: Gewindestift Typ B: Gewindestift und Passfedernut Typ C: Klemmnabe und Passfedernut. Die Art der Wellenbefestigung ist der Zeichnung zu entnehmen.
6	MC	Abdeckung des Metallgehäuses	F= Vollständig H= Halb
7	Tq	Drehmoment	Der angegebene Drehmomentwert gilt für einen Spalt von 1 mm.
8	O	Äußerer Durchmesser.	Die Einheit der Länge ist Millimeter.
9	L,W,F,M	Einheit der Länge auf der Zeichnung.	Die Längeneinheit ist Millimeter.

Prüfbericht des magnetischen Getriebes

Bitte beachten:

1.da wir magnetische Getriebe Original-Fabrik sind, unterstützen die Anpassung der verschiedenen Befestigungsmethoden.
2.starke Stöße können Schäden verursachen und zu einer Verschlechterung der Magnetkraft führen.
3.die folgenden Objekte sind von starken Magnetfeldern betroffen: Handys, PCs, Uhren, Herzschrittmacher.
4.aufgrund seiner berührungslosen Konstruktion ist er nicht für extrem hohe Drehzahlen geeignet (max. 1500 U/min.).
5) Die Betriebstemperatur beträgt -20°C-80°C. Da wir eine originelle Fabrik sind, können wir es anpassen an: -20°C-150°C.
