Was sind magnetische Kreuzkupplungen?
Magnetische Kreuzgetriebe, berührungslose Drehmomentübertragung. Magnetische Kreuzgetriebe sind in der Lage, ein Drehmoment zwischen einer Eingangs- und einer Ausgangswelle ohne mechanischen Kontakt zu übertragen. Aufgrund ihrer berührungslosen Drehmomentübertragung sind magnetische Zahnräder effizient und ermöglichen hohe Drehzahlen. Außerdem sind sie sehr zuverlässig und bieten einen inhärenten Überlastungsschutz.
Das magnetische Kreuzgetriebe ist ein Gerät zur berührungslosen Kraftübertragung durch magnetische Anziehungskraft.
Da eine Übertragung durch Trennwände möglich ist, werden sie häufig in Reinräumen, Lebensmittelmaschinen, Transportanlagen, Förderanlagen, Pumpen usw. eingesetzt.
Die magnetischen Kreuzgetriebe eliminieren Mikroschrittvibrationen oder Antriebsgeräusche, die von mechanischen Getrieben verursacht werden. Empfohlen für die Handhabung von Präzisionsgeräten aufgrund des geringeren Einflusses von Vibrationen und des geringeren Verschleißes der Zahnräder.
Wie funktionieren magnetische Kreuzgetriebe?
Die Magnetpole von magnetischen Kreuzgetrieben sind geneigt, so dass sie, wenn sie in Kontakt kommen, ein Drehmoment in einem rechten Winkel übertragen. Dieser Vorgang ist in der nachstehenden Abbildung dargestellt.
Wenn diese Art der magnetischen Übertragung nicht das ist, was Sie brauchen, können Sie die von Ihnen benötigte magnetische Übertragungsmethode auch auf unserer Produktseite zur magnetischen Übertragung finden.
Parameter des magnetischen Kreuzgetriebes

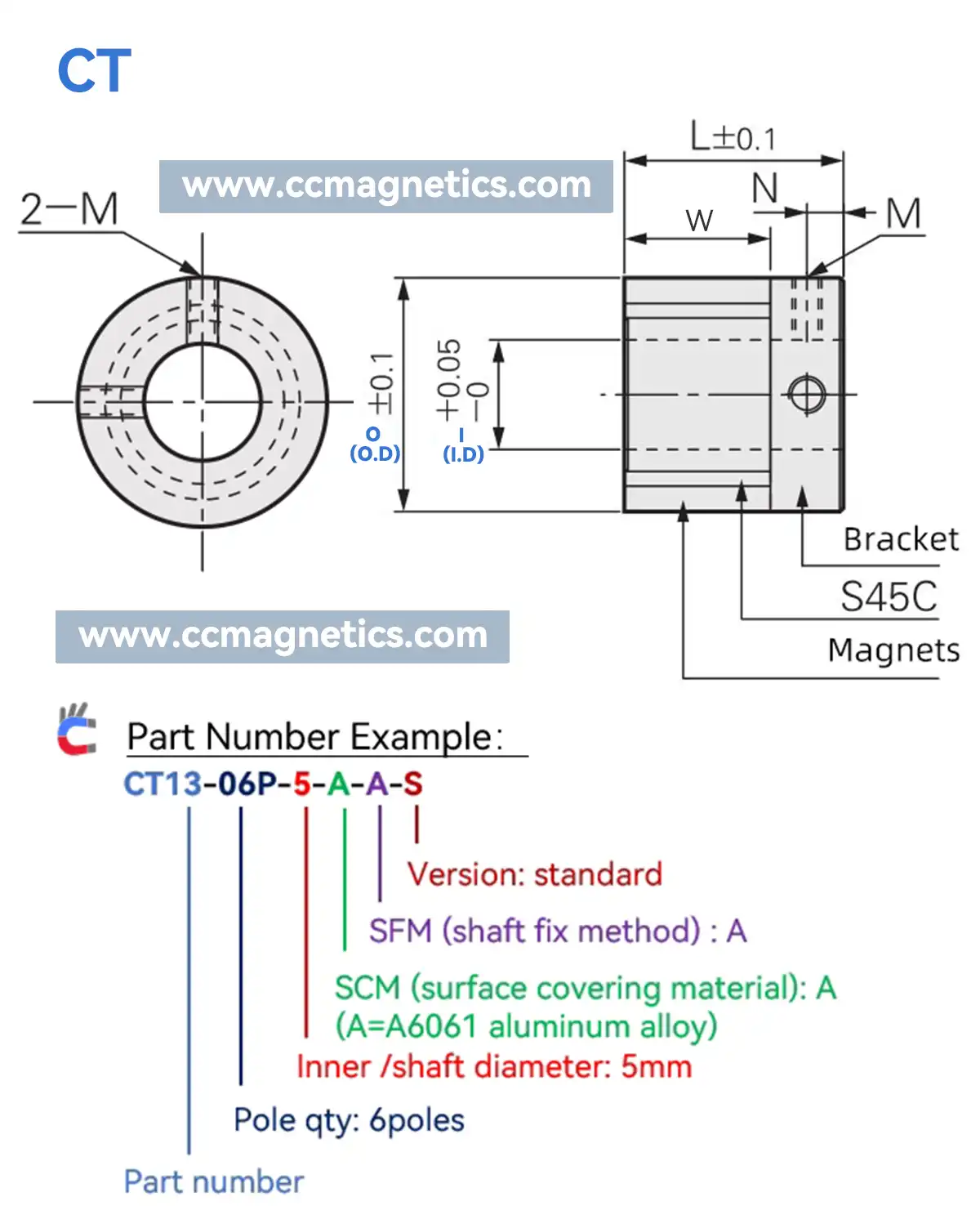

Zeichnung / Spezifikationen
| PN | Pole Qty | (I) I.D | SCM | SFM | Conf. | Tq | (O) O.D | L | W | N | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CT13 | 6P | 5~6 | A/S | A | S | 0.012N.m | 13 | 15 | 10 | 2.5 | M3 |
| CT16 | 8P | 5~8 | A/S | A | S | 0.025N.m | 16 | 13 | 8 | 2.5 | M3 |
| CT16 | 12P | 5~8 | A/S | A | S | 0.015N.m | 16 | 13 | 8 | 2.5 | M3 |
| CT18 | 8P | 6~8 | A/S | A | S | 0.05N.m | 18 | 15 | 10 | 2.5 | M3 |
| CT21 | 6P | 6~12 | A/S | C/A | S | 0.13N.m | 21 | 21 | 15 | 3 | M4 |
| CT21 | 8P | 6~12 | A/S | C/A | S | 0.11N.m | 21 | 21 | 15 | 3 | M4 |
| CT21 | 16P | 6~12 | A/S | C/A | S | 0.07N.m | 21 | 21 | 15 | 3 | M4 |
| CT22 | 8P | 8~12 | L/T | A | S | 0.09N.m | 22 | 22 | 16 | - | M4 |
| CT22 | 18P | 6~12 | A/S | C/A | S/E | 0.07N.m | 22 | 18 | 12 | 3 | M4 |
| CT25 | 10P | 6~15 | A/S | C/A | S/E | 0.15N.m | 25 | 22 | 15 | 3.5 | M4 |
| CT26 | 8P | 6~15 | A/S | C/A | S/E | 0.2N.m | 26 | 21 | 14 | 3.5 | M4 |
| CT26 | 10P | 6~15 | A/S | C/A | S/E | 0.16N.m | 26 | 21 | 14 | 3.5 | M4 |
| CT26 | 12P | 6~15 | A/S | C/A | S/E | 0.14N.m | 26 | 21 | 14 | 3.5 | M4 |
| CT26 | 20P | 6~15 | A/S | C/A | S/E | 0.05N.m | 26 | 21 | 14 | 3.5 | M4 |
| CT27 | 8P | 8~12 | L/T | A | S | 0.14N.m | 27 | 22 | 15 | - | M4 |
| CT27 | 10P | 8~12 | L/T | A | S | 0.11N.m | 27 | 22 | 15 | - | M4 |
| CT28 | 8P | 8~15 | A/S | C/A | S/E | 0.22N.m | 28 | 25 | 17 | 4 | M4 |
| CT29 | 8P | 8~15 | L/T | C/A | S/E | 0.25N.m | 29 | 25 | 17 | 4 | M4 |
| CT30 | 8P | 10~15 | L/T | C/A | S/E | 0.31N.m | 30 | 25 | 18 | 3.5 | M4 |
| CT30 | 10P | 10~15 | L/T | C/A | S/E | 0.28N.m | 30 | 25 | 18 | 3.5 | M4 |
| CT31 | 8P | 10~20 | L/T | A | S | 0.25N.m | 31 | 25 | 18 | - | M4 |
| CT31 | 10P | 10~20 | L/T | A | S | 0.23N.m | 31 | 25 | 18 | - | M4 |
| CT32 | 08P | 8~20 | A/S | C/A | S/E | 0.4N.m | 32 | 30 | 20 | 5 | M4 |
| CT32 | 10P | 8~20 | A/S | C/A | S/E | 0.32N.m | 32 | 30 | 20 | 5 | M4 |
| CT32 | 12P | 8~20 | A/S | C/A | S/E | 0.28N.m | 32 | 30 | 20 | 5 | M4 |
| CT32 | 20P | 8~20 | A/S | C/A | S/E | 0.09N.m | 32 | 30 | 20 | 5 | M4 |
| CT35 | 08P | 8~20 | A/S | C/A | S/E | 0.55N.m | 35 | 32 | 21.5 | 5.25 | M5 |
| CT35 | 10P | 8~20 | A/S | C/A | S/E | 0.45N.m | 35 | 32 | 21.5 | 5.25 | M5 |
| CT35 | 12P | 8~20 | A/S | C/A | S/E | 0.36N.m | 35 | 32 | 21.5 | 5.25 | M5 |
| CT35 | 18P | 8~20 | A/S | C/A | S/E | 0.36N.m | 35 | 32 | 21.5 | 5.25 | M5 |
| CT36 | 08P | 10~20 | L/T | A | S | 0.4N.m | 36 | 32 | 22 | - | M5 |
| CT36 | 10P | 10~20 | L/T | A | S | 0.35N.m | 36 | 32 | 22 | - | M5 |
| CT36 | 12P | 10~20 | L/T | A | S | 0.3N.m | 36 | 32 | 22 | - | M5 |
| CT39 | 08P | 15~20 | A/S | C/A | S/E | 0.8N.m | 39 | 35.8 | 26.6 | 4.6 | M5 |
| CT39 | 12P | 15~20 | A/S | C/A | S/E | 0.58N.m | 39 | 35.8 | 26.6 | 4.6 | M5 |
| CT39 | 16P | 15~20 | A/S | C/A | S/E | 0.4N.m | 39 | 35.8 | 26.6 | 4.6 | M5 |
| CT40 | 12P | 10-20 | L/T | A | S | 0.58N.m | 40 | 36.5 | 26 | - | M5 |
| CT40 | 16P | 15~25 | A/S | C/A | S/E | 0.42N.m | 40 | 34 | 24 | 5 | M5 |
| CT42 | 12P | 15~25 | A/S | C/A | S/E | 0.74N.m | 42 | 30 | 21 | 4.5 | M5 |
| CT42 | 18P | 15~25 | A/S | C/A | S/E | 0.42N.m | 42 | 30 | 21 | 4.5 | M5 |
| CT45 | 10P | 15~30 | A/S | C/A | S/E | 1.2N.m | 45 | 35 | 25 | 4.5 | M4 |
| CT45 | 12P | 15~30 | A/S | C/A | S/E | 0.95N.m | 45 | 35 | 25 | 4.5 | M4 |
| CT46 | 10P | 15-25 | L/T | A | S | 0.83N.m | 46 | 27 | 26 | - | M5 |
| CT52 | 10P | 20~35 | A/S | C/A | S/E | 1.45N.m | 52 | 37 | 25 | 5 | M5 |
| CT53 | 10P | 20~30 | L/T | A | S | 0.95N.m | 53 | 37 | 26 | - | M5 |
| CT65 | 18P | 20~40 | A/S | C/A | S/E | 1.95N.m | 65 | 50 | 35 | 7.5 | M6 |
| Begriff | Erläuterung | Anmerkungen |
|---|---|---|
| SCM | Oberflächenabdeckendes Material | A=A6061 (Aluminiumlegierung), S=SUS304 (rostfreier Stahl), L=SUS316L (rostfreier Stahl), T=TC4（Titanlegierung). |
| SFM | Methode der Wellenbefestigung | A oder C, siehe Bild für Details. |
| conf. | Standard oder erweiterte Version | S=Standard, E=Erweitert |
| Tq | Drehmoment | Der angegebene Drehmomentwert bezieht sich auf einen Spalt von 1 mm. |
| MC | Materialabdeckung | F= Vollständig H= Halb |
Prüfbericht für magnetische Zahnräder
Bitte beachten:
1.da wir magnetische Getriebe Original-Fabrik sind, unterstützen die Anpassung der verschiedenen Befestigungsmethoden.
2.starke Stöße können Schäden verursachen und zu einer Verschlechterung der Magnetkraft führen.
3.die folgenden Objekte sind von starken Magnetfeldern betroffen: Handys, PCs, Uhren, Herzschrittmacher.
4.aufgrund seiner berührungslosen Konstruktion ist er nicht für extrem hohe Drehzahlen geeignet (max. 1500 U/min.).
5) Die Betriebstemperatur beträgt -20°C-80°C. Da wir eine originelle Fabrik sind, können wir es anpassen an: -20°C-150°C.
