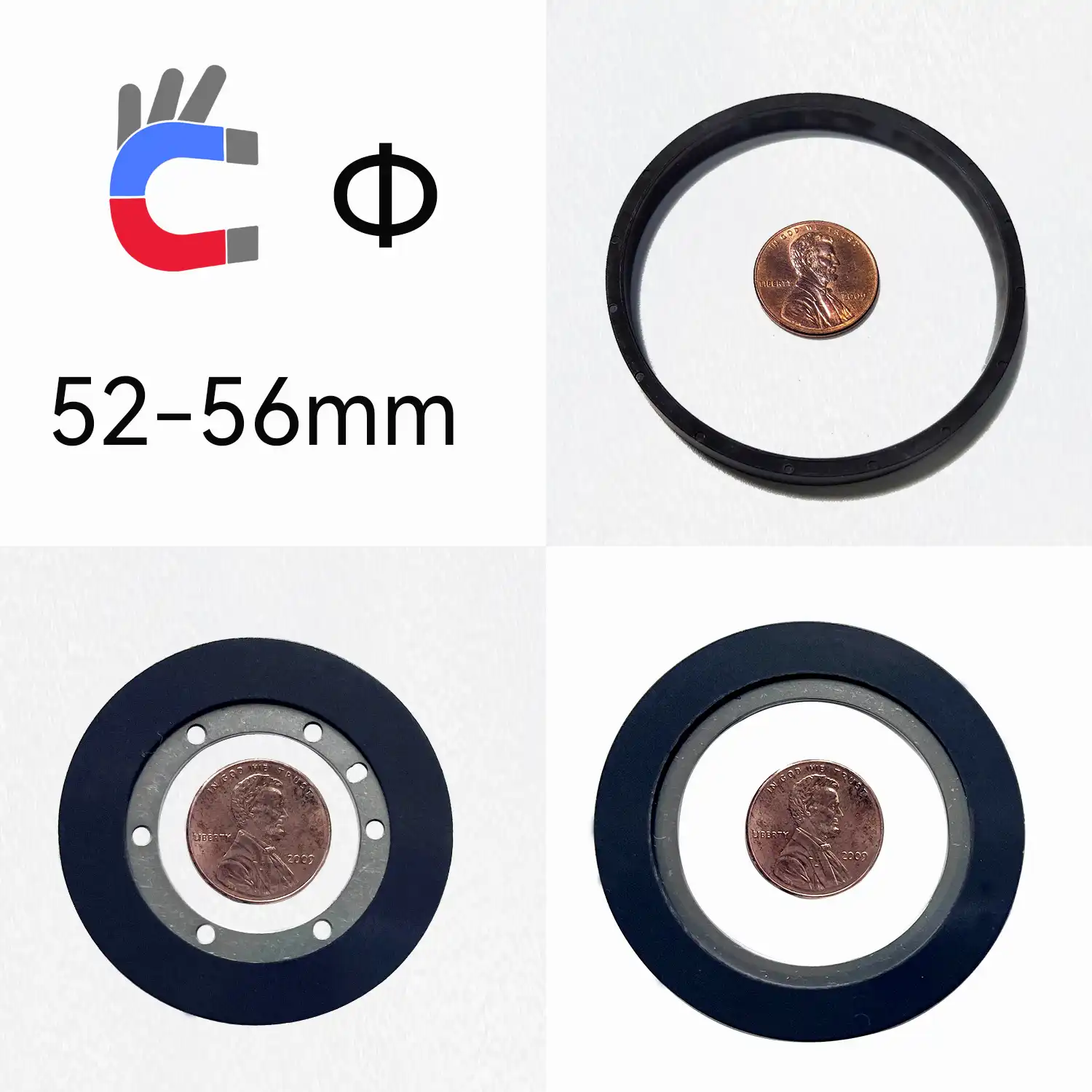

Cette liste propose des anneaux magnétiques de 52-56 mm de D.E. conçus pour les moteurs textiles, les sèche-cheveux à grande vitesse et les compresseurs. Les codeurs sélectionnés sont équivalents au MU35S 56-64N, avec un pas polaire précis de 1,28 mm. Entièrement compatibles avec iC-MU (64 paires de pôles Master-Track, 63 paires de pôles Nonius-Track), AKP18 et AKS16.
Remarque : Les pistes, le nombre de pôles et les compatibilités de moteurs spécifiques varient selon le PN exact. Veuillez vérifier les fiches techniques et les détails avant de commander.
Aucun frais d'outillage inutile
Livraison porte-à-porte mondiale
Les tests avant livraison garantissent la précision
Mettez cette page dans vos favoris pour une R&D sans tracas.
Comprendre notre tableau des paramètres :
Méthode de magnétisation
(Ex. MT/Nombre de pôles = 8 pôles)
(Ex. MT/Nombre de pôles = 2 pôles)
(Ex. MT/Nombre de pôles = 6 pôles)
Terminologie du tableau des paramètres :
| N° | Élément | Description | Remarques |
|---|---|---|---|
| 1 | PN | Numéro de pièce | Chaque aimant/anneau magnétique possède un PN unique. Les valeurs en double sont parfois causées par des différences dans les qualités des matières premières. |
| 2, 3, 4 | O.D./I.D./T | Dimensions de l'anneau magnétique | Toutes les dimensions du tableau sont en millimètres. O.D = Diamètre extérieur I.D = Diamètre intérieur T = Épaisseur |
| 5 | MT | Nombre de pôles de la piste principale | Pour un anneau magnétique avec une seule piste, la piste principale représente le nombre de pôles magnétiques. Par exemple, « 10 pôles » signifie 5 paires de pôles. |
| 6 | NT | Piste Nonius : Orbite avec moins de pôles | Pour un anneau codeur magnétique à 2 pistes, la piste Nonius a généralement le nombre de pôles le plus faible. Le nombre de pôles sur la piste Nonius peut parfois être un nombre impair, comme 3 pôles. |
| 5 | MATL | Matériau de l'anneau magnétique | Il existe différents types de matériaux pour les anneaux magnétiques. Veuillez consulter la FAQ au bas de la page. |
| 6 | SF | Champ magnétique de surface | Cela fait référence à l'intensité du champ magnétique de surface. |
| 7 | MAG | Méthode d'aimantation | Les méthodes d'aimantation courantes sont répertoriées en haut de la page. |
| 8 | CMTS | Commentaires | Cette section fournit des informations sur l'utilisation, les caractéristiques et d'autres détails de l'anneau magnétique. |
| PN | O.D | I.D | T | MAG | MT | NT | SF | MATL | CMTS |
|---|---|---|---|---|---|---|---|---|---|
| R0407 | 52 | 46 | 25 | Outer,Radial | 8 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0077 | 52 | 47 | 2.5 | Axial | 32 | 0 | 200mT | Bonded neodymium magnets | Used in hair dryers |
| R0955 | 52 | 47 | 2.5 | Axial | 24 | 0 | 200mT | Bonded neodymium magnets | Used in hair dryers |
| R0866 | 53 | 40 | 3.5 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Compatible with ic-MU and AKS16. |
| R1202 | 53.5 | 45.5 | 18 | Radial | 8 | 0 | 60-70mT | Bonded neodymium magnets | Motor magnetic ring |
| R0910 | 53.8 | 35 | 35 | Radial | 6 | 0 | 380-435mT | Ferrite magnets | Multi-pole magnetic ring for refrigerator compressor motor |
| R1889 | 54 | 0 | 25 | Radial | 2 | 0 | 100~500mT | Neodymium magnets | Cylindrical Magnet |
| R0912 | 54 | 35 | 40 | Radial | 8 | 0 | 380-435mT | Ferrite magnets | Multi-pole magnetic ring for refrigerator compressor motor |
| R0412 | 54 | 44 | 30 | Outer,Radial | 8 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0436 | 54 | 47 | 30 | Outer,Radial | 8 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0799 | 54 | 48 | 8 | Radial | 18 | 0 | 60-70mT | Injection molded ferrite magnets | Encoder Magnet for DC Speed Control Motor |
| R0437 | 54 | 48 | 30 | Outer,Radial | 8 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0894 | 54.5 | 33 | 36 | Radial | 8 | 0 | 380-435mT | Ferrite magnets | Multi-pole magnetic ring for refrigerator compressor motor |
| R0868 | 54.7 | 40 | 1.1 | Axial | 128 | 126 | 10-20mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, AKP18. |
| R0801 | 54.7 | 40 | 2 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, AKS16-MT. |
| R0802 | 54.8 | 52.9 | 12.5 | Radial | 10 | 0 | 85-100mT | Bonded neodymium magnets | Magnetic motor ring |
| R0805 | 55 | 35 | 2.5 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Compatible with ic-MU (64-pole master, 63-pole nonius tracks, drawings via sales) and AKP18. |
| R0812 | 55 | 35 | 2.5 | Axial | 128 | 126 | 10-20mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, AKS16. |
| R0956 | 55 | 42 | 1.5 | Axial | 128 | 126 | 60-70mT | Ferrite magnets | Pole pitch 1.28mm, compatible with ic-MU and AKP18 (Datasheet: https://www.ccmagnetics.com/download/encoder_magnets/R0956_Dual-Track_Encoder_Ring.pdf). |
| R0804 | 55 | 42.5 | 1 | Axial | 128 | 126 | 60-65mT | Ferrite magnets | 1.28mm pole pitch, compatible with ic-MU (64-pole pairs master-track, 63-pole pairs nonius-track) and AKS16. |
| R0803 | 55 | 45 | 8 | Radial | 120 | 0 | 50-60mT | Injection molded ferrite magnets | Magnetic Encoder Ring for Textile Motor |
| R0438 | 55 | 48 | 5 | Outer,Radial | 2 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0439 | 55 | 50 | 20 | Inner,Radial | 14 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0806 | 56 | 25 | 15 | Axial | 64 | 0 | 60-70mT | Injection molded ferrite magnets | Brushless Motor Encoder Magnet compatible with IKS9. |
| R0818 | 56 | 25 | 15 | Radial | 64 | 0 | 60-100mT | Vulcanized rubber magnet material | - |
| R0929 | 56 | 25 | 15 | Radial | 64 | 0 | 10-20mT | Vulcanized rubber magnet material | - |
| R0817 | 56 | 30 | 7 | Axial | 128 | 126 | 60-100mT | Vulcanized rubber magnet material | Hall sensor magnetic ring compatible with AKS16. |
| R0811 | 56 | 35 | 2 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, AKS16-MT. |
| R0813 | 56 | 37 | 12.6 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Compatible with ic-MU (64-pole master-track, 63-pole nonius-track, drawings via sales) and AKS16. |
| R0815 | 56 | 37 | 13 | Axial | 128 | 126 | 10-20mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, AKS16-MT. |
| R0814 | 56 | 38 | 1.1 | Axial | 128 | 126 | 20-30mT | Vulcanized rubber magnet material | Equivalent to MU35S 56-64N; fits IC-MU, HUT128A64, AKP18. |
| R0808 | 56 | 41 | 1.5 | Axial | 128 | 126 | 60-65mT | Ferrite magnets | Pole pitch 1.28mm, compatible with ic-MU and AKS16-MT, datasheet: https://www.ccmagnetics.com/download/encoder_magnets/R0808_Ferrite_magnetic_encoder_ring.pdf |
| R0810 | 56 | 41 | 2.4 | Axial | 128 | 126 | 50-60mT | Injection molded ferrite magnets | Pole pitch 1.28mm, compatible with ic-MU (64-pole pairs master-track, 63-pole pairs nonius-track) and AKP18. |
| R0440 | 56 | 41 | 10 | Axial | 2 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R0807 | 56 | 41.2 | 1 | Axial | 124 | 122 | 50-100mT | Ferrite magnets | Absolute encoder ring compatible with AKP18. |
| R0809 | 56 | 41.5 | 1.5 | Axial | 128 | 126 | 70-80mT | Ferrite magnets | Pole pitch 1.28mm, compatible with ic-MU (64-pole pairs master-track, 63-pole pairs nonius-track) and AKS16. |
| R0816 | 56 | 47 | 16 | Inner,Radial | 10 | 0 | 85-100mT | Bonded neodymium magnets | Magnetics encoder ring |
| R0441 | 56 | 50 | 10 | Inner,Radial | 24 | 0 | 100-150mT | Bonded neodymium magnets | - |
| R1254 | 56 | 53 | 14 | Inner,Radial | 10 | 0 | 60-70mT | Bonded neodymium magnets | Motor magnetic ring |
| R1337 | 56 | 53 | 14 | Radial | 10 | 0 | 300-500mT | Neodymium magnets | Applicable to motor magnetic ring, coating: Epoxy, Grade: 50H, 50SH, 42UH |
Foire aux questions (FAQ)
Veuillez envoyer le numéro SKU et la quantité des anneaux magnétiques que vous souhaitez à partir de la liste.
Votre vendeur vous enverra un devis et les options de paiement (Virement bancaire 100% à l'avance ou carte de crédit 100% à l'avance).
- Articles en stock : Expédition immédiate après paiement.
- Articles en rupture de stock : Expédition sous 30 jours après paiement.
Nos anneaux magnétiques ont un avantage clé : coûts transparents pour les moules et les bobines de magnétisation. Nous ne facturons pas de supplément pour ceux-ci.
Pour les petites commandes d'échantillons (environ 10 pièces), ce stock est généralement le reste de cycles de production plus importants. Veuillez payer rapidement pour sécuriser votre stock. Nous ne lançons pas de production pour de petites commandes ; ce n'est pas rentable pour nous.
Nous lançons généralement la production pour des commandes de plus de 2k-10k pièces pour gérer les coûts. Si votre commande est petite et n'est pas confirmée rapidement, vous pourriez manquer le stock actuel.
Tailles : Toutes les longueurs sont en millimètres (mm) par défaut.
Nombre de pôles :
- La Piste principale (Master-track) fait référence au nombre de pôles de la piste magnétique principale sur un aimant annulaire. La plupart des aimants annulaires, comme ceux pour moteurs ou codeurs incrémentaux, n'ont qu'une seule piste magnétique.
- Cependant, les aimants annulaires pour codeurs absolus ou les aimants annulaires pour codeurs avec points de repère ont également une Piste Nonius (Nonius-track). Cela signifie qu'ils ont deux pistes magnétiques, comme indiqué sur l'image.
- Les aimants en ferrite sont également appelés ferrite frittée ou aimants en ferrite dure. Ils ressemblent et sont fabriqués comme de la céramique, c'est pourquoi certains les appellent aimants céramiques. Ces aimants sont peu coûteux à fabriquer en grandes quantités, même si les coûts des moules sont élevés. Ils sont très résistants à la rouille et aux hautes températures, jusqu'à 250℃. Les aimants en ferrite sont précis et économiques pour les codeurs. Mais, ils peuvent se casser facilement s'ils sont beaucoup secoués, comme dans les robots d'extérieur. Pour ceux-ci, le matériau magnétique en caoutchouc vulcanisé est plus stable.
- Les aimants en ferrite moulés par injection sont fabriqués en mélangeant de la poudre magnétique de ferrite avec des liants plastiques comme le Nylon (PA6 ou 12) ou le PPS. Ce mélange est ensuite moulé par injection, ce qui signifie qu'il est façonné à l'aide d'un moule. Ces aimants peuvent même être moulés directement sur un arbre métallique. Ils peuvent fonctionner à des températures allant jusqu'à 150°C.
Les aimants en néodyme liés (collés) sont fabriqués en mélangeant de la poudre magnétique de néodyme avec un liant.
En termes simples, ils sont moulés par injection, ce qui signifie qu'ils contiennent un liant. Environ 80% de l'aimant est de la poudre de néodyme, et les 20% restants sont du liant.
Leurs avantages incluent une haute précision dimensionnelle, une grande flexibilité de conception et une bonne résistance mécanique.
Les aimants en néodyme moulés par injection sont fabriqués en mélangeant de la poudre magnétique de néodyme avec du thermoplastique. Ce mélange est ensuite moulé par injection. Ces aimants sont plus puissants que les aimants en ferrite moulés par injection.
Les aimants en néodyme moulés par injection peuvent être fabriqués dans de nombreuses formes. Ils peuvent être petits ou irréguliers. Vous pouvez les magnétiser avec plusieurs pôles ou des motifs complexes. Ils sont également très précis et constants dans leur forme.
Ces aimants peuvent être moulés directement sur des noyaux de moteur ou des arbres métalliques. Cela permet d'économiser des coûts d'assemblage. Ils sont considérés comme une option plus forte que les aimants en ferrite moulés par injection. Ils peuvent fonctionner à des températures allant jusqu'à 180℃.
Ces aimants sont des aimants en néodyme ou ferrite moulés par injection qui incluent un support métallique. Veuillez voir l'image ci-dessous :
Les aimants NdFeB frittés sont également appelés aimants en Néodyme Frittés. Ce sont les aimants permanents les plus puissants connus. Ils sont fabriqués à partir de néodyme (Nd), fer (Fe), bore (B) et d'autres éléments de terres rares.
Ces aimants créent des champs magnétiques très puissants et restent magnétiques à température ambiante. Ils peuvent être fabriqués dans de nombreuses formes. Cela les rend parfaits pour de nombreuses utilisations, en particulier pour les moteurs commerciaux haut de gamme.
Le frittage est leur mode de fabrication. Les matériaux en poudre sont chauffés jusqu'à ce qu'ils fusionnent. Ce processus rend les aimants plus forts et plus efficaces.
Cependant, ces aimants peuvent se corroder facilement et sont affectés par les hautes températures. Ils sont donc généralement revêtus (souvent avec une couche nickel-cuivre-nickel) pour les protéger. L'ajout d'éléments de terres rares lourdes les aide également à résister à des températures plus élevées.
- Le matériau magnétique en caoutchouc vulcanisé est fabriqué lorsque de la poudre magnétique est ajoutée au caoutchouc au cours d'un processus appelé vulcanisation. Ce processus modifie la structure du caoutchouc, le rendant beaucoup plus fort, plus élastique et plus stable. Les aimants en caoutchouc vulcanisé sont souvent utilisés pour des cibles magnétiques sur des robots sportifs. Ils sont flexibles et ne se cassent pas facilement sous l'effet des chocs.
- Les aimants en caoutchouc sont fabriqués à partir de poudre magnétique mélangée à du caoutchouc synthétique. Ils sont formés par extrusion, calandrage ou moulage par injection. Vous pouvez les transformer en bandes, rouleaux, feuilles, blocs, anneaux et bien d'autres formes. Leurs principaux avantages sont qu'ils sont flexibles et peuvent être fabriqués en diverses formes. Cependant, leur inconvénient est qu'ils ne sont pas très puissants (ils n'ont pas une rémanence élevée) par rapport aux aimants en néodyme. Pour les codeurs, les aimants en caoutchouc ordinaires ne peuvent pas répondre aux besoins de haute précision. Ils ne sont bons que pour les codeurs incrémentaux à une seule piste.
