非接触リニア磁気スケール、位置測定

リニアアブソリュートスケール, アブソリュートリニア磁気エンコーダ, リニア磁気スケール, インクリメンタルリニア磁気エンコーダ, 非接触リニア位置測定, リニア/ロータリーエンコーダ用多極センサー磁石, 生産ライン稼働センサー磁石

無駄な金型費用は不要

世界中へドア・ツー・ドア配送

出荷前検査で精度を保証

金型代ゼロ。世界配送。専任サービス。必要なものを見つけて、プロセスをお楽しみください。

ccmagneticsでは、豊富な金型在庫を無料でご利用いただけるため、時間と費用の両方を節約できます。お客様のニーズに最適な磁気リングを見つけるお手伝いをいたします。磁気リングの図面や写真については、営業チームにお問い合わせください。

説明:

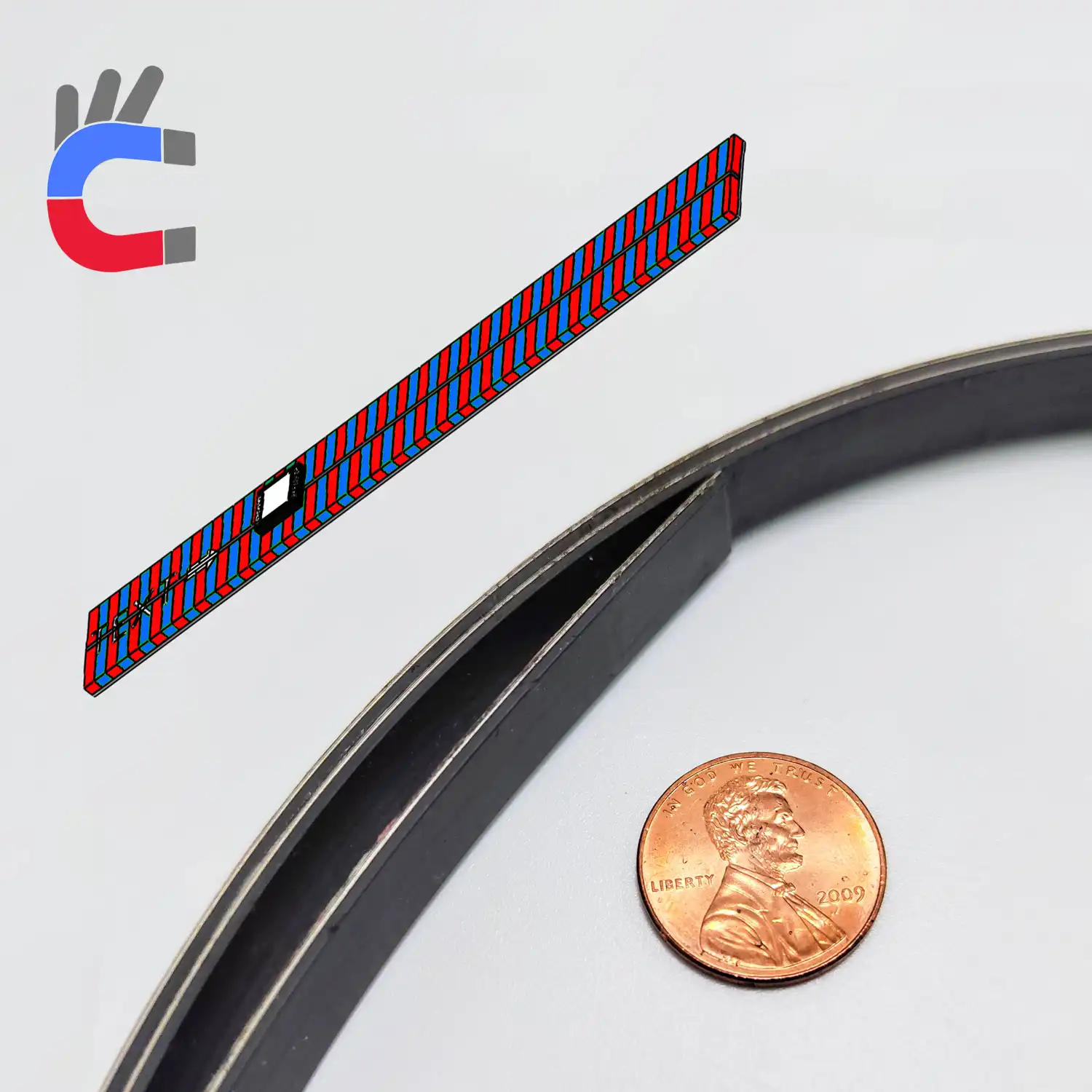

この製品は、非接触磁気誘導を提供し、直線運動を直交パルス信号に変換することで、長さ、加速度などの正確な測定を可能にします。耐衝撃性、耐油性、防塵性、耐水性、および高温耐性において優れた性能を誇ります。

タイプパラメータ	MS50	MS20	MS10
磁極間隔	5mm	2mm	1mm
材料	高性能磁気ストリップ	高性能磁気ストリップ	高性能磁気ストリップ
幅	10mm±0.1mm	10mm±0.1mm	10mm±0.1mm
厚さ	1.3mm ± 0.1mm	1.3mm ± 0.1mm	1.3mm ± 0.1mm
精度クラス(20℃)	最大±0.03mm	最大±0.015mm	最大±0.01mm
動作温度	-5 ~+75℃	-5 ~+75℃	-5 ~+75℃
カバーストリップ	スチールストリップ+3M両面テープ	スチールストリップ+3M両面テープ	スチールストリップ+3M両面テープ
被覆幅	10mm±0.1mm	10mm±0.1mm	10mm±0.1mm
被覆厚さ	0.35mm（両面テープ含む）	0.35mm（両面テープ含む）	0.35mm（両面テープ含む）
単一リール長	標準巻50m	標準巻50m	標準巻50m
保護等級	IP67
カスタマイズ可能なパラメータ	磁極間隔、幅	磁極間隔、幅	磁極間隔、幅
適合読み取りヘッド	MP5B/G50R-5µm-0~30V MP5B/G50R-10µm-0~30V MP5B/G50R-25µm-0~30V MP5B/G50R-50µm-0~30V MSR5000-5µm-0~30V(スクレーパープレート付)	GS2000-1µm-5V GS2000R-1µm-5V(ホームポジション付) MSR2000-1µm-24V(スクレーパープレート付)	GL200-0.1µm-5V MSR2000-1µm-5V(スクレーパープレート付) MSR2000-1µm-24V(スクレーパープレート付)
出力信号	TTL/ RS422	TTL/ RS422	TTL/ RS422

他の位置センサーとの比較： 磁気スケールは、光学式エンコーダやポテンショメータなどの他のタイプの位置センサーと比較していくつかの利点を提供します。耐久性が高く、動作温度範囲が広く、環境要因の影響を受けにくいです。

デュアルトラックオプション：デュアルトラック磁気ストリップと適合する読み取りヘッドも利用可能です。

タイプパラメータ	BS
供給電圧	5V +/-5%
消費電流	最大 250mA
磁気距離	2mm
分解能	最大0.1-10μm（オプション）
位置データインターフェース	BISS-C/SSI（オプション）
繰り返し精度	±2 分解能
クロック周波数入力	≤750KHz（ケーブル長による）
最大測定長	16.3m
最大速度	最大 4m/s
接続モード	DB9（他のインターフェースカスタマイズ可能）
保護等級	IP67



主な特徴：

粘着性の裏面：簡単な取り付けを容易にします。
磁極ピッチ：1mm、2mm、および5mmのオプションで利用可能。
安定した磁性：長期間の性能を保証します。
簡単な取り付け：信頼性が高く、ユーザーフレンドリー。
カスタマイズ：磁極ピッチとゼロ点のカスタマイズが可能。
磁気ストリップ幅：5mmまでカスタマイズ可能。
完全なソリューション：適合する読み取りヘッドとの完全なセットとして利用可能。

技術的な説明：

この製品は、非接触磁気誘導の原理を利用して、直線運動を一連の直交パルス信号に変換します。これらの信号を正確に解釈して、直線変位、加速度、およびその他の関連パラメータを決定できます。製品の堅牢な構造により、過酷な環境での耐久性が確保され、衝撃、油、ほこり、水、および高温に対する優れた耐性が発揮されます。

利点：

高精度：正確な測定結果を提供します。 耐久性：過酷な条件に耐えるように構築されています。 汎用性：特定のアプリケーション要件を満たすようにカスタマイズ可能。 使いやすさ：簡単な取り付けと操作。

用途：

工作機械：工作機械の正確な位置決め用。
ロボット工学：ロボットアームの位置測定用。
自動化：自動化プロセスの制御用。
測定機器：直線または角度寸法の測定用。
